СТАНКИ ЗАТОЧНЫЕ ДЛЯ ПРОТЯЖЕК

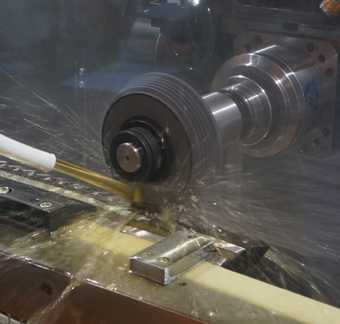

СТАНОК ЗАТОЧНОЙ ДЛЯ ПРОТЯЖЕК 150-ой серии
Станок предназначен для обработки профильных пазов на деталях типа: “Протяжка круглая шлицевая”, “Протяжка плоская профильная”, “Долбяк”.
На станке возможна шлифовка плоских и фасонных поверхностей, шлицев с
эвольвентным и трапецеидальным профилем, обработка наружных фасонных
поверхностей крошеров (накатников), круглых и плоских протяжек по передней
поверхности.

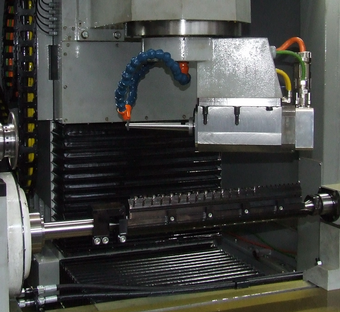

СТАНОК ЗАТОЧНОЙ ДЛЯ ПРОТЯЖЕК 780-ой серии
Предназначен для заточки, формирования профиля и стружечных канавок на плоских и круглых протяжках. Обработка поверхностей протяжек может быть осуществлена абразивными или эльборовыми кругами в зависимости от осуществляемой операции. Для обеспечения высоких качественных показателей обрабатываемых поверхностей протяжек шлифование осуществляется с применением СОЖ.
Конструктивные особенности полуавтомата в
сочетании с программным обеспечением позволяют выполнять следующие основные технологические
переходы:
- привязка обрабатываемой протяжки к
станочной системе координат полуавтомата;
- привязка шлифовального круга к станочной
системе координат полуавтомата;
- фасонная правка шлифовального круга;
- формирование стружечных канавок на круглых
и плоских протяжках;
- формирование профиля на круглых и плоских
протяжках;
- заточка передних поверхностей круглых и
плоских протяжек;
- заточка задних поверхностей плоских протяжек.
Обработка поверхностей осуществляется
шлифовальными кругами различного профиля с ручной сменой их на полуавтомате.
Представленная модель является базовой в серии. На её основе может быть создано оборудование, адаптированное к технологиям и затачиваемому инструменту заказчика, его потребностям по оснащению и комплектности.
